pe片材挤出机_pe片材挤出机_佳德智能

聚乙烯（PE）片材的生产工艺详解，涵盖原料选择、加工流程、关键设备

一、PE片材生产工艺流程**

1. **原料预处理**

   • **选料**：根据用途选择PE类型（LDPE、HDPE、LLDPE），熔融指数（MI）范围通常为0.5-10g/10min。

   • **干燥**：若原料吸湿（如HDPE含水率＞0.1%），需在80-90℃下干燥2-3小时。

   • **配料**：添加色母粒（1-5%）、抗氧剂（0.1-0.5%）、UV稳定剂（0.2-1%）等。

2. **熔融挤出**

   • **单螺杆挤出机**：温度分段控制：

     ◦ 一区（喂料段）：160-180℃

     ◦ 二区（压缩段）：180-200℃

     ◦ 三区（均化段）：200-220℃

     ◦ 模头：200-210℃（避免降解）

   • **过滤**：安装80-120目换网器，去除杂质。

3. **成型工艺**

   • **压延法**（适合厚度＞0.3mm）：

     ◦ 熔体通过T型模头挤出至三辊压延机（温度70-100℃），辊速差控制片材表面光泽。

   • **流延法**（适合厚度0.1-0.5mm）：

     ◦ 熔体从扁平模头挤出至冷却辊（20-30℃），辊面镜面处理，线速度10-50m/min。

4. **冷却定型**

   • 水冷槽或风刀冷却，控制冷却速率（避免结晶度过高导致脆性）。

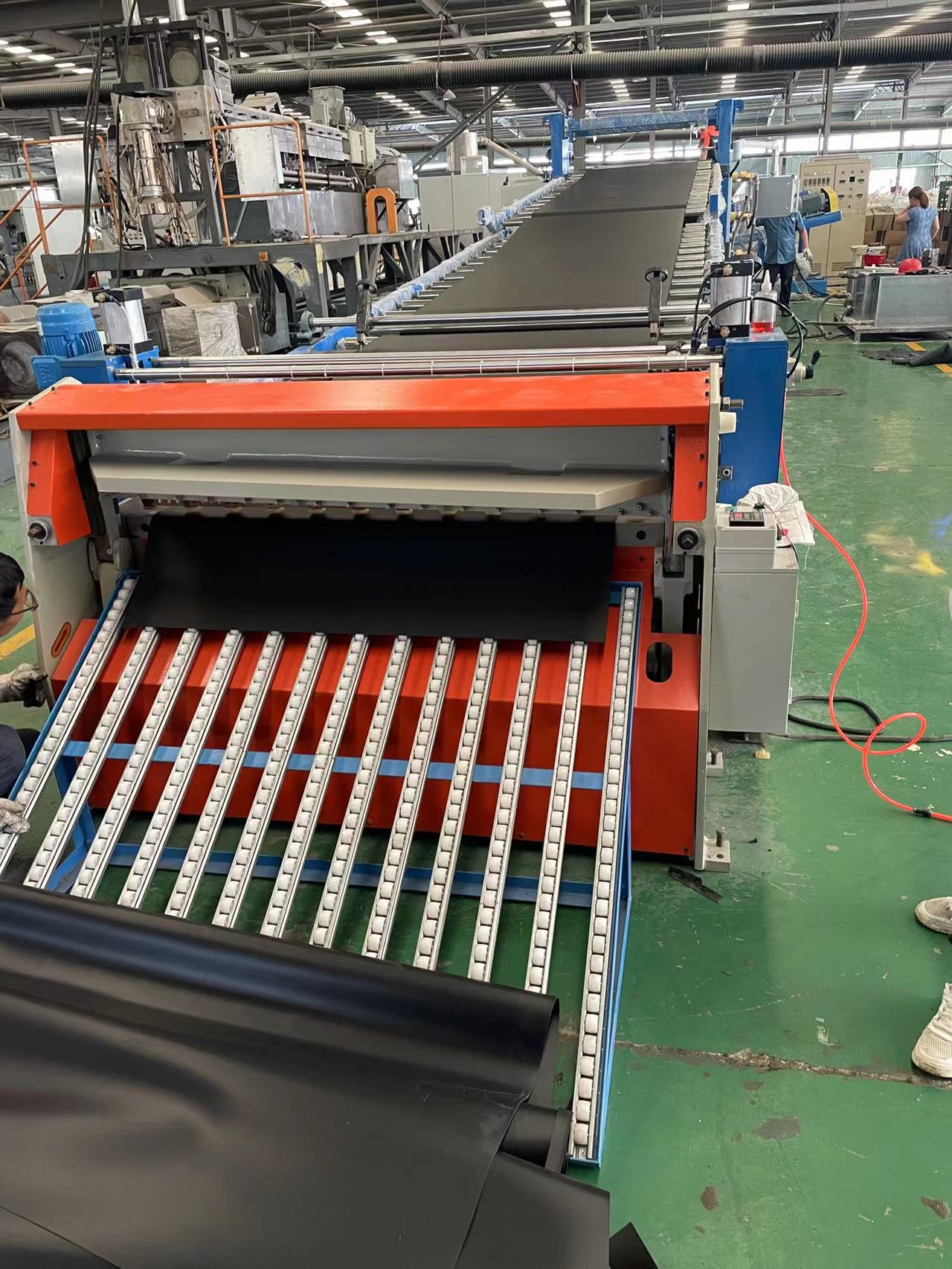

5. **牵引与切割**

   • 自动牵引机保持张力恒定，激光测厚仪实时监控厚度（公差±0.02mm）。

   • 分切机裁边，收卷张力控制（5-15kg/cm²）防止卷曲。
