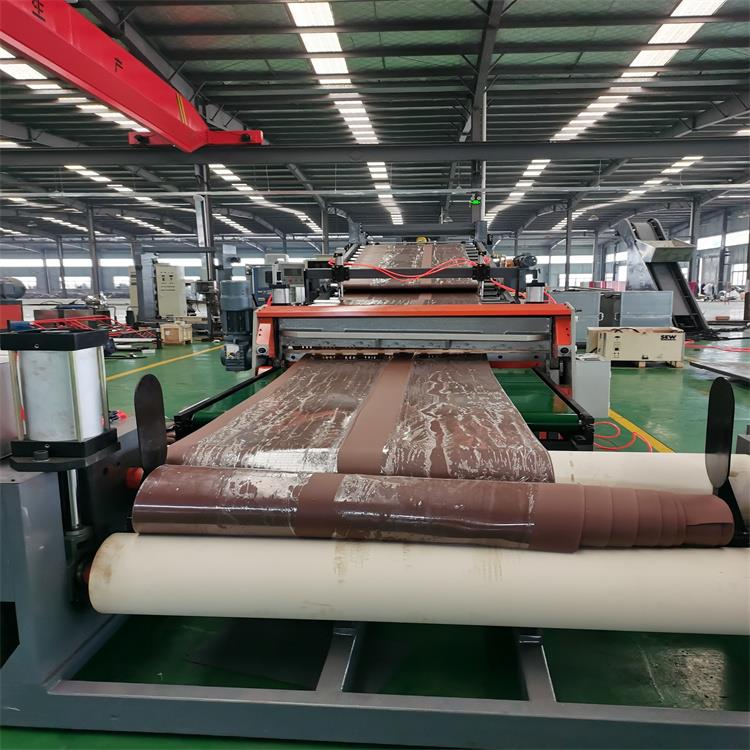

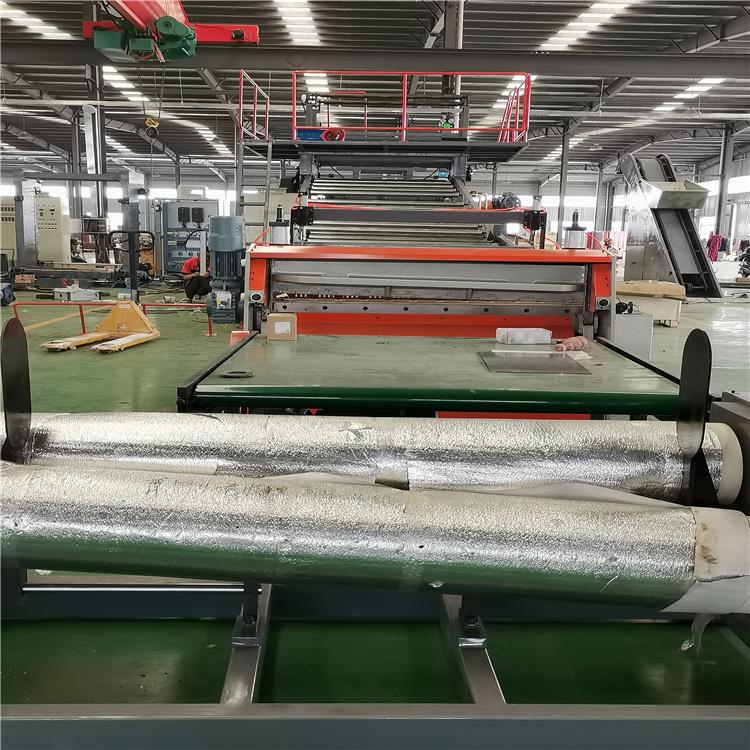

生产工艺:双螺杆喂料机—JDL65B双螺杆—液压板式自动换网—挤出模具—三辊压光机—三辊冷却系统—冷却托架—牵引机—剪板机(明细如下)
双螺杆喂料机 1台
JDL65B双螺杆挤出机 1台
内循环系统 1 套
液压换网器 1套
挤出模具 1台
三辊压光机 1套

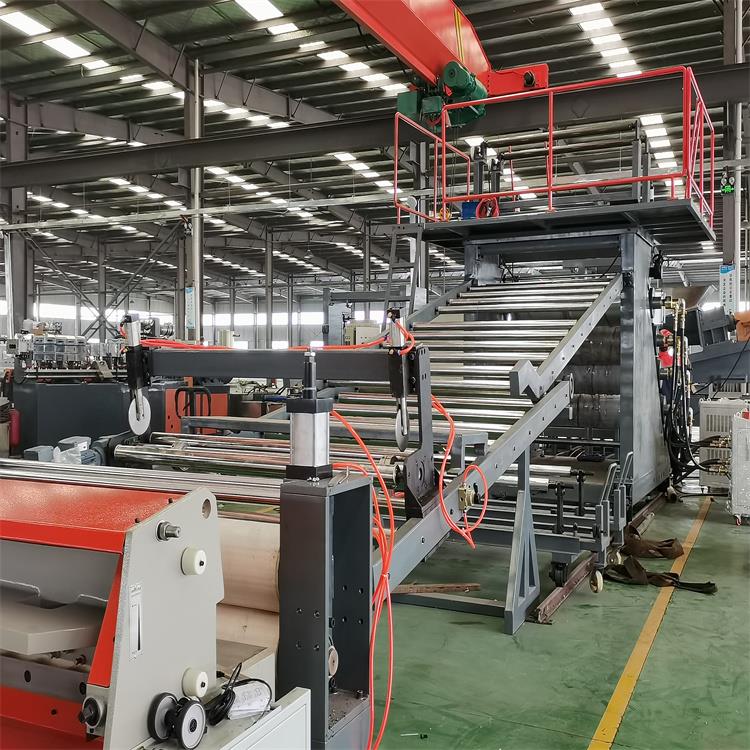

冷却托架 1套
牵引机 1台
剪板机 1台
配置部件详细简介
1.1双螺杆喂料机
喂 料 量:15-400 kg/h
电机功率:AC 2.2 KW
调速方式:深圳三晶变频控制
1.2 JDL65B双螺杆
电机功率:电机 AC 90KW
调速方式:导电片材生产线 导电基片挤出机 导电基片生产线,三晶变频控制
长 径 比:L/D 48:1
筒体材质:45#钢为基体,∞内孔采用优质双合金衬套
螺杆材质:W6Mo5Cr4V2
冷却方式:水冷
加热功率:AC220V;4.8kw*10区
齿 轮 箱:B型箱 强制喷淋式润滑,循环油泵功率AC 550 W
1.3内循环冷却系统
水泵功率:AC 550 W
热交换器:板式冷却器,冷却面积4㎡
冷却水箱:不锈钢材质,容积0.3㎡
1.4 换网系统
加热方式:电加热,独立控温;±氮气瓶容积:10L;
电缆料造粒机 http://www.jdaru.com 管道料造粒机 http://www.jdrdr.com/
造粒上辅机系统 http://www.cyuqi.com 塑料造粒代加工 http://www.cxqru.com
换网方向:左右活动,单板双流道;
熔压监控:熔温容体传感器实时反馈过滤网前压力;
1.5导电片材生产线 导电基片挤出机 导电基片生产线,挤出模具(模具大小,根据客户要求机型确定的)
出料宽度:1700mm,
制品宽度1200mm~1500mm±1mm
制品厚度:3mm~4mm可调±0.2mm
加热方式:7区电加热,不锈钢加热棒,独立控温;
模具材质:5CrNiMoV钢材;
封 堵 条:模具二头封堵,长度250mm
1.6三辊压光机
辊筒速度:0-5米
辊筒尺寸:1800mm*φ450mm*3根;
传动系统:平行轴斜齿轮减速电机;
电机功率:伺服电机AC380V 1.5KW*3台;
光棍参数:圆度0.005mm,同轴度φ0.012mm粗糙度Ra0.025μm表面淬硬
HRC55~60,淬硬深度3~5mm;表面镀硬铬t=0.08~0.10;
皮纹辊:皮纹辊为中辊;根据客户提供样品加工;相似度85%-90%
调距装置:上下条件范围0-70mm,电动涡轮蜗杆升降;微调手动,并两端可单独
调节,辊筒间隙调整采用丝杆结构,手动微调;
