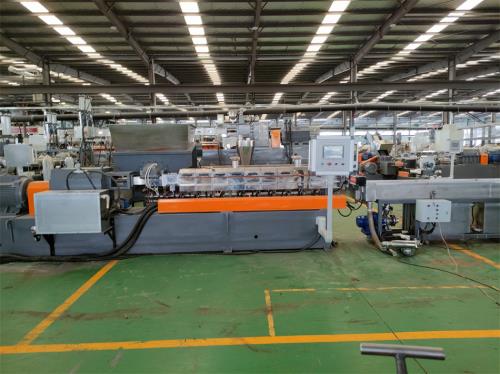

强制锥双喂料机_强制锥双喂料机_佳德锥双喂料机/JDL-150单螺杆造粒机组

一、系统机组技术参数Ⅰ、机器颜色:主机为:公司标色;电柜为:电脑色;防护罩:黄色Ⅱ、挤出工艺: 110L密炼机---提升机)客户自备——锥双强制喂料机——150单螺杆挤出机——液压板式换网系统—-----磨面热切机头----——一级旋风分离器---——二级旋风分离器------2.5m加长振动筛----——成品料仓-------主机采用:PLC控制Ⅲ、加工物料:CPE料产    能:700-1000公斤/小时(取决于客户的配方、工艺、生产条件)

片材生产线  http://jdqiqi.com

双螺杆造粒机  http://www.ren1.bsjdl.com

低烟无卤造粒机  http://jdqiqi.com/contents/390/6.html

强制锥双喂料机设备特点:这套设备是环保型;整设备不需要接外循环水系统;自带循环冷却统是我公司专利产品,(发明专利号:CN201911312134.6)1.最大好处:整套0水排放;无水污染;环保好过2.齿轮箱冷却采用:采用环保冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却,不用徘外水;采用闭环循环系统,不用担心长时间使用水冷却会产生水垢把冷却器堵住,导致齿轮箱损坏3.主机水箱冷却系统采用:采用环保冷却系统(环保型发明专利号:CN201911312134.6)不需要接外循环水冷却,不用徘外水;采用闭环循环系统4. 节能:普通筒体筒体冷却;例如:第5区温度超高;这是电子阀导通;第5区冷却回水就会影响第六区和第四区的温度下降;就会导致第四六区加温;这种情况会一直循环出现;导致电费浪费;我们现在采用环保型就彻底解决这个问题;我们设备比同类设备节能:10-15%电费5.减少投资款:3米*3米*2.5米冷却水池;60立方冷却水塔及4KW高压水泵2台及管道,10天施工费用:能减少固定投资大概:10-12万元左右二. 强制锥双喂料机技术配置锥双强制喂料机:一台1)电机功率:11kw,采用三晶,变频调速器,喂料螺杆:锥形双螺杆强制下料,主轴使用鎳铬钼合金钢制经调质处理,氮化镀铬处理,表面光洁度高。螺旋叶片使用铸不锈钢,表面渡硬铬处理。2)喂料体:使用不锈钢板焊接制成,内表面抛光、镀硬铬处理,光洁耐磨。喂料斗:使用不锈钢板焊接制成,内表面抛光、镀硬铬处理,光洁耐磨;采用锁扣式安装防护罩,要求便于更换和维修保养。3)强制锥双喂料机 锥双喂料机与单螺杆连接为哈佛式结构;密炼片材挤出生产线  http://jdqiqi.com/contents/390/5.html

热塑性弹性体造粒机  http://jdqiqi.com/contents/390/7.html    )JDL-150挤出机1、减速箱:采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置,设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范,输出轴采用高强度42CrMo,其他齿轮和轴类零件采用高强度20CrMnTi材料;齿轮经渗碳、淬火、磨齿工艺加工,齿轮精度高、硬度高;强制锥双喂料机齿轮精度为GB10095-88,6级,齿面硬度在HRC-54~62,在空心输出轴前端配置推力轴承,承受螺杆工作时的轴向推力,整机体积小、承载能力高,传动平稳、噪声低、效率高。当油位低于油标位置时,请添加中负荷工业齿轮油L-CKC220或L-CKC320(油品需客户自行采购)采用环保风冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却2、主电机::1)交流电机;功率:75kw“利多”电机,三晶,变频调速器3、螺杆1)直径:φ150mm;长径比:12:1;材质为38CrMoALA氮化处理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II级。螺杆表面镀硬铬处理;提高耐磨度。2)螺杆芯部通水冷却;4、料筒1)材质为38CrMoALA氮化处理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II级;2)螺筒采用水冷却,盘铜管加强制作工艺改进,铜管孔焊接嘴满焊并带加强固定,防止此处漏水;料筒外加不锈钢防护罩,要求防护罩与机座相联;3)加热区段:采用优质铸铝加热器5、水循冷却系统1)水泵泵电机功率:0.75kw;自动控水电磁阀;手动阀用铜闸阀控制;加大水流量,2)采用环保风冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却6、液压板式换网器:1)换网器,板式过滤自动换网器,流量截面为圆形;2)液压缸、液压站等一套,强制锥双喂料机采用YA-N46抗磨46#液压油;(油品需客户自行采购)
